Moin !
Ein Vorwort:
Es handelt sich um eine mittelschwere Logobeleuchtung eines Smallcontrollers.
Ihr braucht u.a. 1-3 Stunden Zeit und Erfahrung.
Banale Themen wie z.B. "Controller öffnen" müsst Ihr selber beherrschen.
Material:
4 LEDs 4000mcd blau ca 3V, 20mA
1 Widerstand 470Ohm
Kupferlackdraht 0,2mm
0,14mm² Litze in rot und grün
Lötzinn
Schrumpfschlauch
Eine CD-Hülle
Werkzeug:
Drehmel (Bohrer, Fräs- und Schleifaufsatz)
Heissklebestange
Lötkolben / Alte Lötkolbenspitze
Seitenschneider, Abisolierwerkzeug

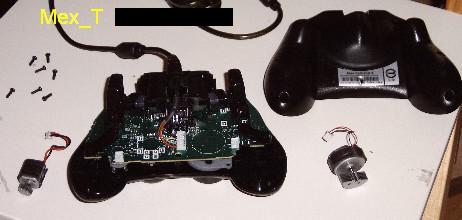

Aufschrauben
Auseinanderbauen.
Ich gebe euch hier doch mal den Tipp das es 7 Schrauben sind !
Bohren
jetzt aber machen wir ein duftes Loch rein.
Erst mit 3mm bohren, dann fräsen und letztendlich glattschleifen.
Ich habe das hier schonmal vorbereitet:
Fräsen
damit die LEDs auch passen bitte ein Ausspahrung fräsen.
Nicht zu tief! Sonst habt ihr ein Loch an einen Stelle wo es nicht hingehört!
Für die obere LED müsst ihr noch vom MemoryCard-Halter etwas abfräsen !
Ein besseres Bild gibt's net !
LEDs
Die Leds mit Heisskleber fixieren.
Ich habe immer ein Stück von der Stange abgeschnibbelt und mit einer alten Lötspitze flüssig gemacht und somit wenig Platz verbraucht.
Wenn Ihr einen riesen Klumpern drauf macht bekommt ich das Teil nicht mehr zusammengebaut !
Resistor
bitte nicht vergessen!
Bei mir ist der Widerstand unter einem Schrupfschlauch montiert
Die Leistungsaufnahme von 1/4 Watt (250mW) sollte hier ausreichend sein.
R LED = U Led / I Led = 3/0,02 = 150 O
R LED ges = 1/ (1/150 * 4) = 37,5 O
R ges = 470+37,5 = 507,5 O
U = 5V
I = 4 * 0,02A = 0,08A
U R1 = U / R ges * R1 = 5/507,5*470 = 4,6V
P R1 = U*I² = 4,6 * 0.08² = 0,03 Watt (also 30mW)
(Was wiedermal rein rechnerisch eigentlich Bullshit ist da wir dann nur 0,4V für die LEDs haben.......)

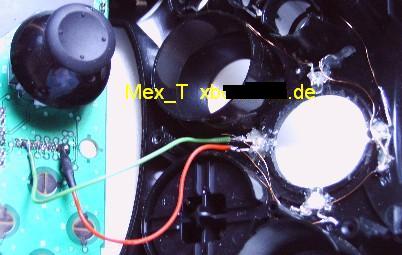

Soldering
jetzt Plus an Plus und Minus an Minus.
es empfielt sich vorher die LEDs alle mit Plus nach rechts oder links einzubauen. Wegen dem Kleber kann man schnell die Übersicht verlieren.
Ich habe trotz des Lacks auf dem Draht ein paar Umwege gelegt um Kreuzungen zu vermeiden. Hier ist euer Geschick gefragt.
Deshalb nur dieses Bild:
Loch bekleiden![[Bild: suchm.gif]](http://www.xbox-toolz.net/wbb/images/xbf/suchm.gif)
Ein Jewel muss her!
Erstmal ein Durchsichtiges ! Dieses kann man nachher Gravieren.
Die Gravur dann mit Fett bedecken und Lackieren.
Dazu aber später mehr.
Erstmal musste eine CD-Hülle dran glauben!
Damit es besser aussieht: Den Rand mit schwarzem Edding bemalen!

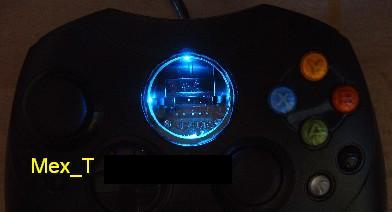

Ready
So ihr Nasen!
Das war es auch schon. Dieset Tut dient nur dazu zu beweisen, dass es geht.
Es wird erstmal das Einzige bleiben - hoffentlich......
Es ist natürlich erlaubt es mit der Angabe der Quelle und ohne Manipulation der Bilder zu kopieren.
Ein Nachbau ist natürlich auch erlaubt![[Bild: wink.gif]](http://www.xbox-toolz.net/wbb/images/xbf/smilies/wink.gif)
Nachwort: voller Stolz kann ich behaupten mir das alles selbst ausgedacht zu haben !
Small-Controller dieser Art habe ich wo anders noch nicht gesehen.
hier der erste Versuch (Freihand-drehmeln):
